ANTENNE
QUAD 2 ELEMENTS
QUAD 2 éléments
La quad gagne tous les, concours j'usqu a 6 éléments, en VHF et en HF!
Pour résister au vent, le boom sera plus long, et ses extrémités serviront à haubaner, les croisillons en bambou ou fibre.
Le carreau radiateur, doit être mis en : résonance ; ceci= seul, carré parfait, 4 angles bien a 90°; le bas du coté inférieur,
à =3,60 mètres du sol ! A la résonance, l'impédance est de : 120 ohms.Pour passer aux 50 ohms du coaxe il faut, transformer,
Soit avec, un gamma match, soit, un quart onde de coax de 75 ohms !mais l'âme est trop fragile, et trop peu de bande passante;
Nous proposons un transfo, de 75 ohms, plus solide, plus de bande passante, avec moins de pertes!
Connu des anciens= c'est 2 fils torsadés ensembles (même fil que antenne: ho 7 de 2 mm2).
Ce transfo, c'est un condensateur et une self ! Au départ la
longueur est de

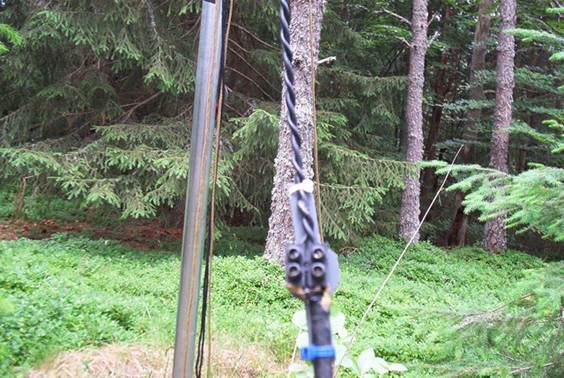

Mètre. Voir la photo, du (coaxe- trasfo- connections, avec domino, au milieu du coté inférieure antenne)
Ces réglages faits,
mettre le réflecteur à :
Jusqu à avoir, le même accord, obtenu avec le radiateur seul !
Toujours a : 3,60m sur sol au minimum !
C’est la seule façon d'avoir une quad, digne de ce nom !
Elle a très bon caractère, et à 2 éléments, elle égale la yagui, de 3 éléments !
Voici les cotes =
radiateur: 11,04 m- réflecteur:
Perso, j'alimente le transfo, avec du coaxe : KX- 13 de : 28,80m soit des longueurs de demies ondes, c'est parfait.
Réglages effectués, avec un analyseur d'antenne de la marque : autek le v-a- 1.
Bonne réalisation jaques
Transformateur torsadé
