ANTENNE ½ ONDE
AUtotransfo

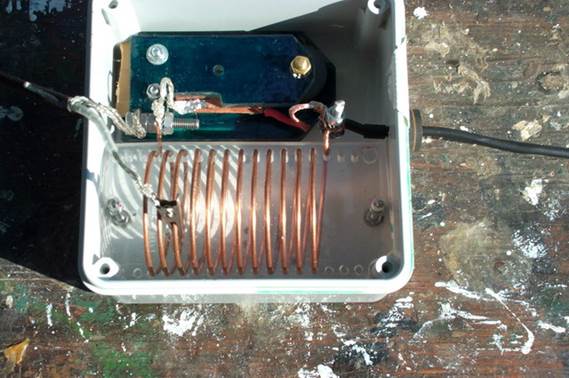

descriptif de la boite d'accord , qui adapte l'antenne demie-onde ( antenne fusch )
La self :
prendre
l'enrouler sur un mandrin de Ø
visser la self , sur un isolant parfait qui sera percé de 2 rangées de trous , bien paralléles ;
Entre axe, entre 2 trous de :
Spires il en faut 13 entières, comptées d'extérieur a extérieur;
le bas de l'antenne est soudé , a la spire n° 1 .
CONDENSATEUR = 2 rectangles cuivre de 38x28 millimètres (mm) une collée sur un plastique épais!
La n° 2 collée sur un plastique plus fin, qui est vissé sur un seul coté a l'autre plastique.
L’écart entre les 2 au montage, est de :
Écarter les 2 plaques de cuivre, fait varier la capacité du : condensateur (c v)
L’image est, de deux pages d'un livre, dont 2 pages sont plus ou moins ouvertes.
Un boulon
de Ø
IMPORTANT = les plaques cuivre ne doivent jamais, se toucher.
Par soudures la mobile est, reliée électriquement a la spire n° 1.
La plaque fixe est reliée, au cuivre de la spire n° 13.
Les 2 fils
sont de longueur, de :
Le coaxe du t x, l'âme provisoire sur la spire n° = 10 !
La TRESSE
sera à la masse, entre 2 écrous Ø
Serré dans la spire n° 13 : important!
S W R ou R O S = régler le condensateur doucement ! Éventuel déplacer l'âme sur la self.
Antenne sa
longueur, en fil avec vinyle (h o 7) est de
Couper plus long, et le replier sur lui même, jouer sur ses quelques centimètres,
Pour peaufiner les réglages !
Bonne réalisations
