NOS ANTENNES

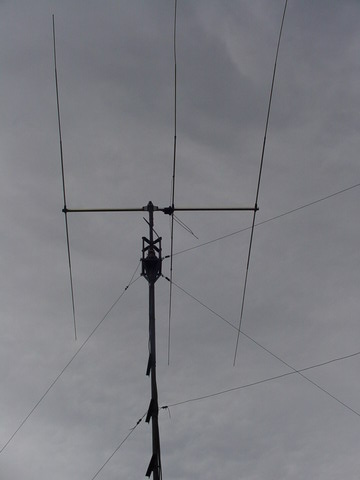

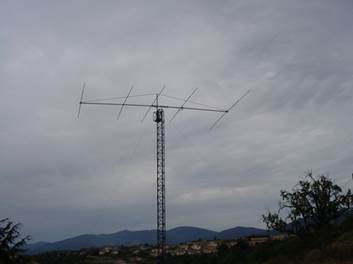

BA 105
J'ai réalisé cette antenne ainsi que le pylône, il y a quelques années. Pourquoi avoir choisi ce type d'antenne: Après une première antenne de type BQS 511 qui me donnait entière satisfaction et ayant comme référence le livre de Piat, je me lance dans la réalisation de la BA 105. Le plus long la mise au point. Avec Solange nous avons fait quelques voyages entre le QRA et l’antenne. La seule différence avec l’originale, l'alimentation se fait par gamma match avec un CV, ce qui me semblait le système le plus simple.
RELECTEUR:        5,567m RADIATEUR:       5,221 m DIRECTEUR 1:    4,996 m DIRECTEUR 2:    4,706 m DIRECTEUR 3:    4,680 m
ESPACEMENTS: refl - rad            2,48 m rad - dir 1          1,50  m dir 1 - dir 2        1,35 m dir 2 - dir 3        2,15 m

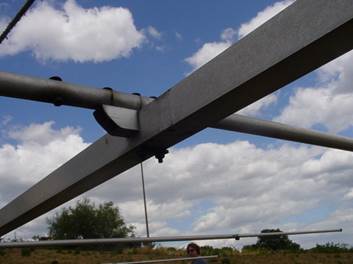

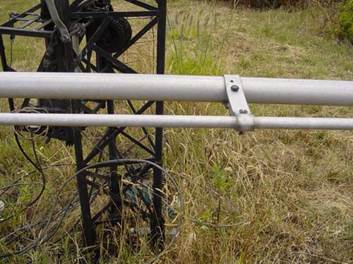

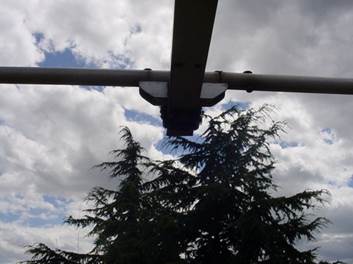

Gros plans sur la construction

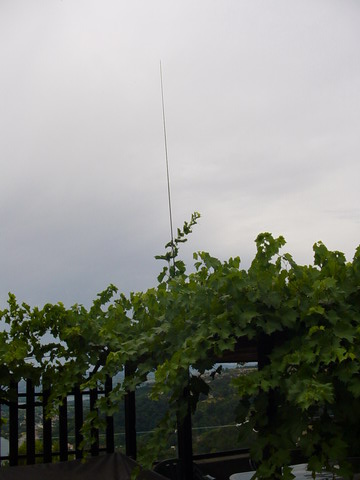

¼ D ONDE
Antenne tout ce qui a de plus simple réaliser avec des brins d'antennes fouets militaires (push) récupérés au stock américain, en plan de masse dix mètres carrés de tôles. Une bonne antenne qui prend beaucoup moins de QRM que mon Antron A99. Photo prise le 07/07/04 la vigne est en train de devenir envahissante. Tenue camouflage.
		1/4 onde  LONGUEUR DU BRIN: 2,77 mètres

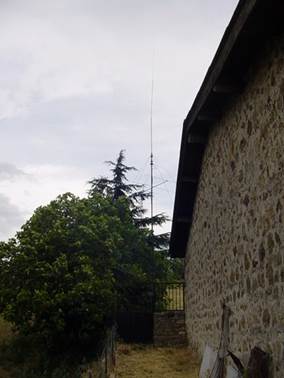

ANTRON AA 99
Antenne qui a remplacé ma S 2000 Gold détruite par la tempête de 99. Elle prend mieux les QRM que l'autre, sinon rien à redire ça reste une verticale.
TAGRA AH 03
(Antenne du commerce) Une antenne que j'utise depuis 1991 et qui a résister à la tempête de 1999. Les deux bouts de coaxiale qui pendent sous l'antenne sont en remplacement des condensateurs chimiques qui ont QRT en 1993, suite à la foudre. Mât de 8,50 mètres avec échelons pour atteindre le rotor.

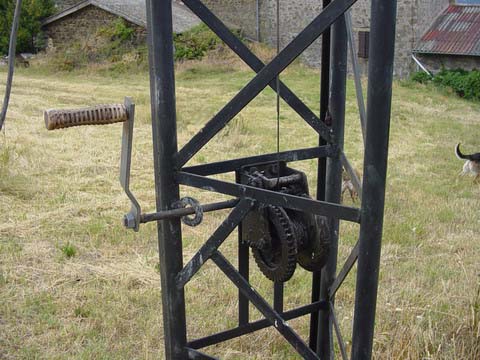

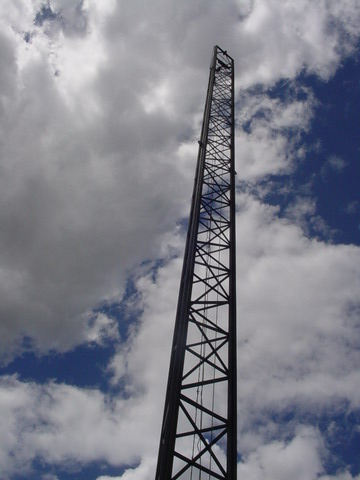

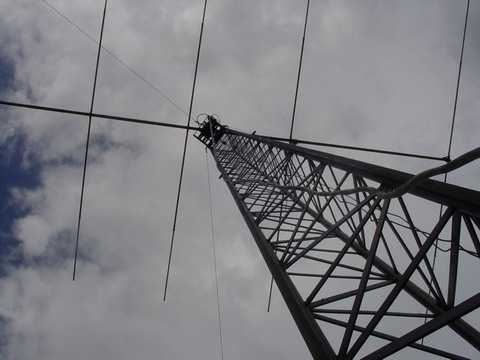

PYLONE CONSTRUCTION OM
Dimensions: 10 mètres De forme triangulaire Côté: 36 cm Par le même système que les échelles à coulisse. Autre sécurité, des haubans sont fixés au chariot, ces haubans sont tendus quand le chariot est bloqué en position haute. Un système indispensable dans la vallée du Rhône trop sujet à des vents violents.

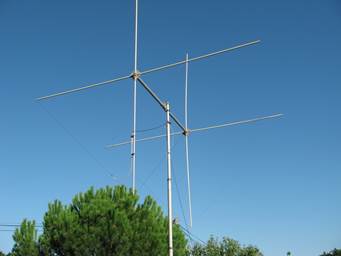

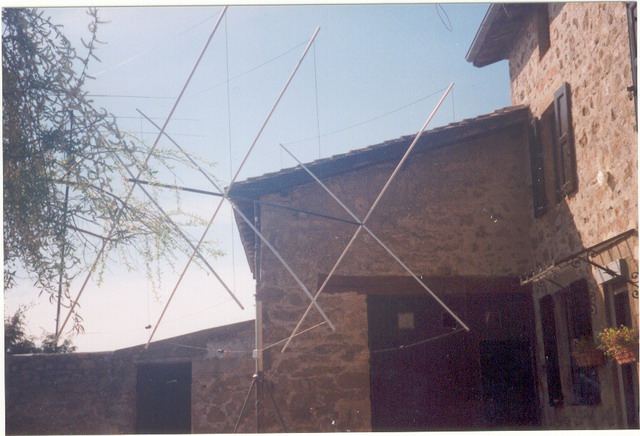

QUAD 3 ELEMENTS
Antenne cubicale quad trois éléments que j’avais fabriqué il y a quelques années. Cette antenne je l’ai utilisé seulement quelques jours, De gros problèmes pour les réglages, malgré un R.O.S de 1/1, aucun rendement. Par la suite grâce à Jacques (14 CDR 07) qui est venu au QRA avec son grip-dip la solution a été trouvée. Il y avait 30 centimètres de trop sur le périmètre du cadre. Le fil utilisé pour la réalisation de l’antenne avait un coefficient de vélocité différent du fil qui était sur le plan. Les conseils pour la fabrication de cet type d’antenne c’est de se faire prêter un Grip-dip. (indispensable).

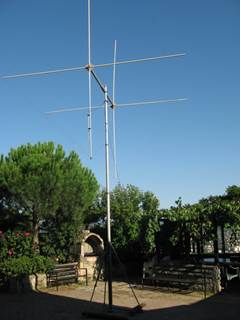

QUAD 3 ELEMENTS PKW			01 AOUT 2011
Antenne Quad du commerce de marque PKW, antenne que j’avais achetée il y a une quinzaine d’années et jamais montée. Voici chose faite en ce lundi 1er août 2011. Un merci à Antoine 14SD637 pour ses conseils par téléphone, mes deux premiers contacts 31SD002 José et 31SD122 Constantino. Montage sans les plans et pour les réglages au pif, on contrôlera plus tard avec des appareils que je ne possède pas ROS 1.1 mais!!!! Si vous avez les plans de cette antenne merci de me les faire parvenir.
EN 2017 que reste t il ?

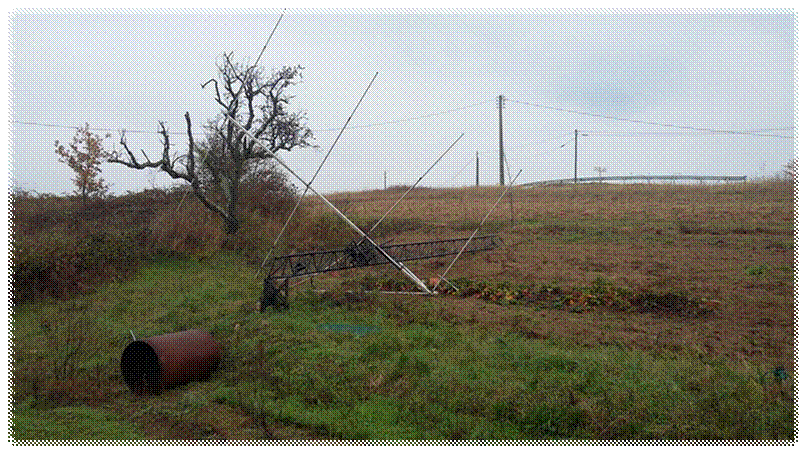

Fin 2016 chute du pylone suite à une rupture d’une soudure et d’une petite tornade.

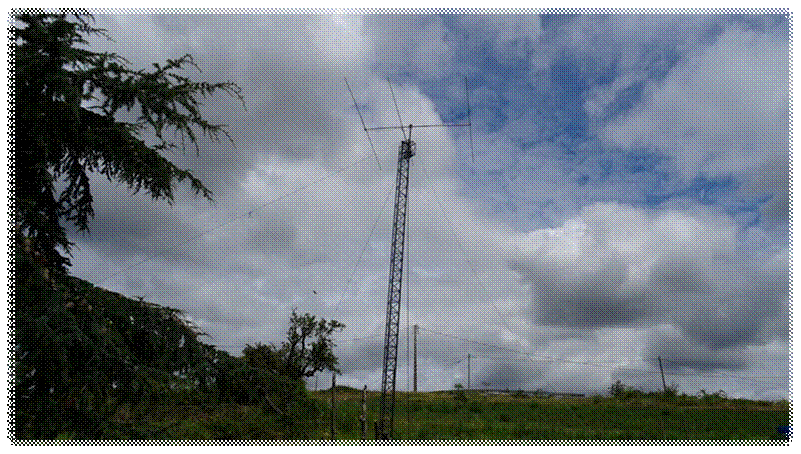

Nouvelle antenne du commerce, beaucoup moins de prise aux vents.
HB9CV 3 éléments

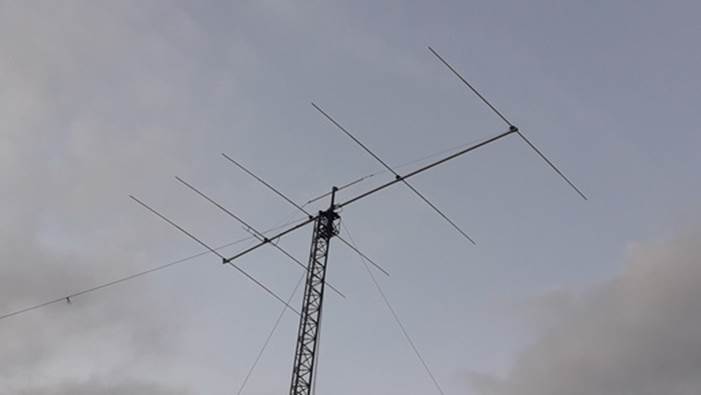

yagi 5 ELEMENTS ITA 115 SB

Antenne montée en 2021
